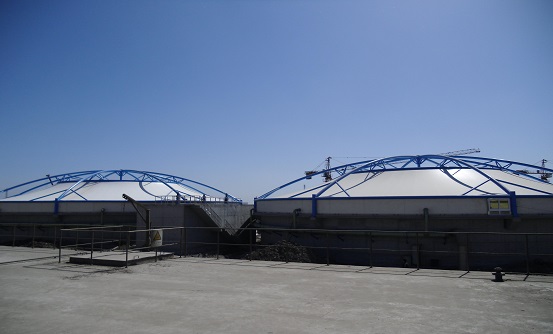

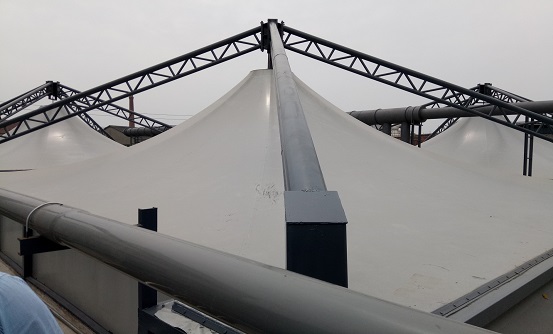

膜结构污水池加盖膜面裁剪的具体介绍

膜结构污水池加盖造型优美，结构新颖，废气除臭效果显著，下面具体介绍下膜结构污水池加盖膜面的裁剪。

1. 膜面裁剪设计的目的

膜结构建成后的膜面是预应力作用下的空间曲面。裁剪设计（或者称裁剪分析）的目的是用无应力、平面状态并有幅宽限制的膜材（卷材）去制作膜面，使这个膜面在张拉后符合找形所得的形状和应力分布，且膜面接缝布置美观， 膜材用料节省。

2. 膜面裁剪设计的内容与步骤

膜结构裁剪设计的内容与步骤如下：（1）在找形得到的空间膜面上布置裁剪线，将空间膜面划分成若干个空间膜条；（2）将空间膜条展开为 平面膜片；（3）释放预应力，对平面膜片进行应变补偿（即考虑预应力释放后膜材的弹性回缩）；（4）根据以上结果，加上膜片接缝处及边角处都放量，得到平 面裁剪片；给出膜材的下料图及膜面的加工图。

3. 膜面裁剪线的布置原则

裁剪线是指空间膜曲面上膜条与膜条之间的连接线，也就是裁剪片与裁剪片拼接时的接缝。

裁剪线的布置应遵循以下原则：（1）美观，有良好的视觉效果；（2） 受力性能良好，通常将裁剪线布置成与膜材的经向一致，沿膜面主应力方向；（3）便于加工，避免裁剪线过于集中，以方便边角处理；（4）节省，即节省膜材且 使接缝总长度尽可能地短。

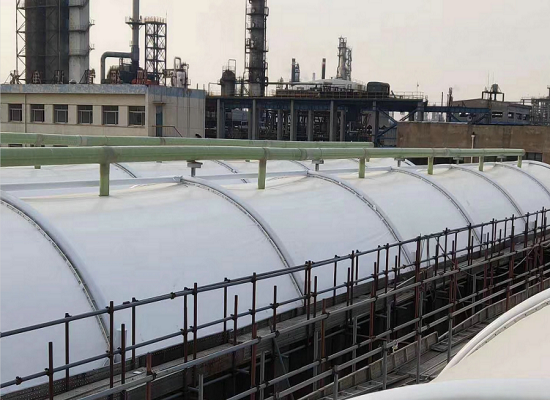

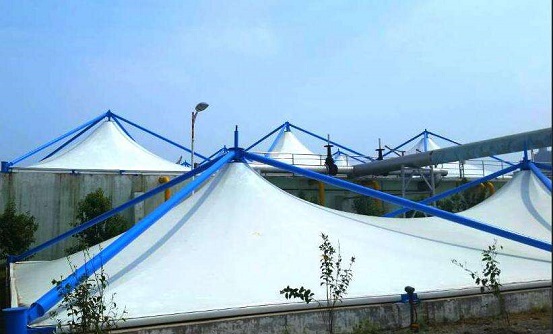

通常，裁剪线的方向就是膜材的经向，即膜材的长度方向。习惯上，圆锥形（伞形）膜面的裁剪线按经向布置，马鞍形膜面的裁剪线沿平行于高点对角线的方向布 置，拱支承形膜面的裁剪线多垂直于拱的跨度方向，而脊谷式膜面的裁剪线多平行于脊谷索布置；刚性边界的膜结构，裁剪线多平行于边界支承构件。设计实际工程时，不要墨守陈规。适度地改变习惯做法，有时会收到意想不到的新奇效果。
