悬挑桁架式索膜结构体育场看台的施工流程介绍

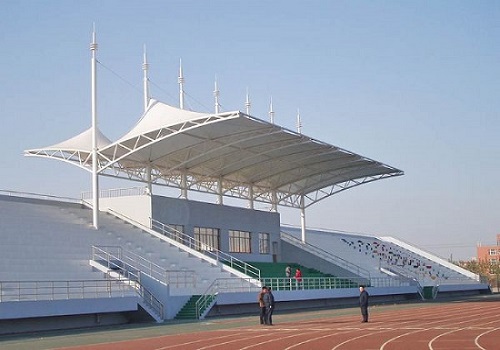

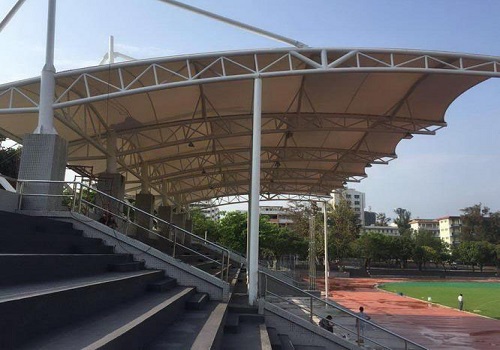

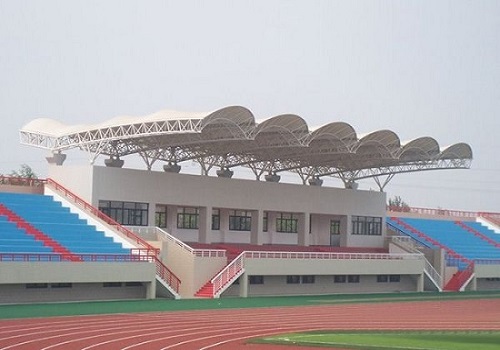

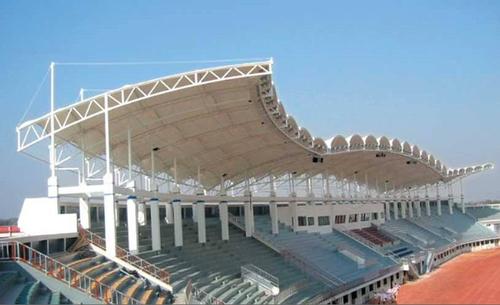

悬挑桁架式索膜结构体育场看台是现在比较常见的一种膜结构体育场看台结构样式，下面介绍下悬挑桁架式索膜结构体育场看台的施工流程。

1. 施工准备

膜体进场安装前, 项目技术负责人组织有关人员认真熟悉和深刻理解图纸, 并编制施工组织设计经总监理工程师进行审批、会同设计单位对现场作业人员进行技术交底。施工员复核支承结构的各个尺寸, 使每个控制点的安装误差均在设计和规范允许的范围内;对膜体及配件的出厂证明、产品质量保证书、检测报告及品种、规格、数量进行验收;检查膜体外观是否有破损、褶皱, 热熔合缝是否有脱落, 螺栓、铝合金压条、不锈钢压条有无拉伤或锈蚀, 索和锚具涂层是否破坏。

2. 桁架柱安装

钢结构安装采用吊车配合人工安装。按图纸设计要求把各桁架主柱定位在事先划好十字中心线的基础预埋板上, 用仪器测量水平高度与垂直度, 符合设计要求后安装固定。斜桁架柱另一端与膜结构可靠连接, 用仪器测量水平度、垂直度, 严格控制柱斜度, 保证所有柱为同一斜度, 符合设计要求后进行安装。

3. 水平桁架梁、悬挑桁架梁、拉杆安装

用水准仪把桁架梁的底标高测出, 并标于桁架主柱上, 焊接临时托板。悬挑桁架梁的另一端标高及垂直度的偏差用全站仪控制。符合设计要求后施焊。桁架梁安装之后, 安装屋面钢拉杆, 严格控制拉杆连接处标高。焊缝检验合格后对焊接部位补喷两遍底漆及中间漆。

4. 膜结构安装

(1) 膜面展开前, 预报当天风力不大于5级且非大雨时方可进行展膜。根据场地条件和施工方案搭设膜体展开平台, 每跨膜面的搁置展开平台顶面用刨光的木垫板满铺, 刨光的木垫板应保证清洁、无污物, 并保证无尖锐毛刺, 以免造成膜面的损坏或污染。

(2) 膜面铺设与展开, 根据膜面安装部位确认相同编号的膜布, 打开包装将膜布从包装箱内取出。将膜面横向展开, 每隔1米在膜边上安装一个灰色夹具, 并与绳索紧绳机连接;在竖向膜边上每隔5米安装牵引夹具, 用来膜面的展开和牵引。当膜布纵向基本牵引到位时, 将膜布向两侧膜结构支架方向牵引。

(3) 拉索和锚头的安装, 首先把相应规格的锚头逐一装配完成, 其次拉索按照图纸的规格长度下料, 最后把锚头和对应拉索组拼在一起, 安装完毕后, 进行检查和检验。

(4) 膜材附件的安装, 膜材的附件主要包括拉索的和夹板的安装。拉索的安装必须到位、牢固, 夹板和膜材要可靠连接。拉索要严格按照图纸要求下料, 连接处标高由水准仪进行测设, 保证其余均在同一标高处。

(5) 膜材的吊装, 用人工将组装好的膜材吊装到钢结构上, 按膜材展开方向先把膜的两侧边固定就位, 然后安装前面的上弦边, 后进行谷索连接, 调节尾端边索, 最后张拉固定端头膜材。膜材固定在上弦管上面用铝板胶条不锈钢螺丝紧固, 再用夹板把膜材拉到四角上。用拉紧器将膜材张拉, 使各节点初步就位, 初步就位后, 松开安装工具, 调整连接板螺栓扣、边索活动锚头, 逐步使膜体达到设计状态。

(6) 补喷面漆, 对安装过程中碰掉的面漆进行重新补漆, 补喷面漆后应无色差、挂流及漏喷现象。

(7) 膜体清洗, 膜材安装完毕后, 用清水对膜体进行全面清洗。
